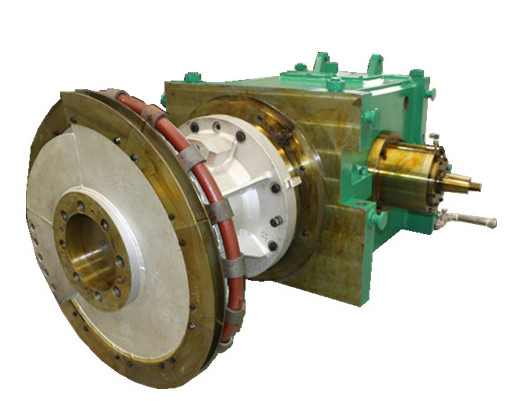

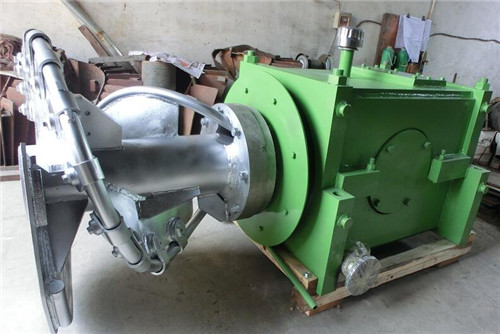

       高線吐絲機為臥式結構，位于精軋機后控制冷卻線的水冷箱與冷控輥道之間。吐絲機由傳動裝置、空心軸、吐絲盤、吐絲管、錐齒輪等零部件組成。吐絲機由一臺電機驅動，通過齒輪箱內一對錐齒輪嚙合帶動空心軸旋轉，吐絲管安裝在吐絲盤上，吐絲盤與空心軸通過螺栓連接。

       吐絲機吐絲過程分析，吐絲機工作時，通過吐絲機前的夾送輥由吐絲機入口導管送入吐絲機的空心軸內，空心軸帶動吐絲盤和吐絲管一同旋轉，使進入空心軸內的線材通過旋轉的吐絲管沿著吐絲管出口圓周切線方向吐出線圈，并平穩的傾倒在風冷輥道上，形成連續不斷的線圈。線材通過高速旋轉的吐絲管時，受到吐絲管管壁的正壓力、滑動摩擦力、精軋機和夾送輥的推力、自身的離心力的作用下，隨著吐絲管的形狀逐漸彎曲變形，有直線運動逐漸彎曲，并在吐絲管出口達到所要求的曲率，形成螺旋線圈，均勻平穩的成圈吐出。
